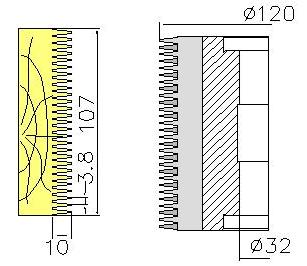

Ш 3,8-10     ФРЕЗА  ДЛЯ СРАЩИВАНИЯ ДРЕВЕСИНЫ

НАЗНАЧЕНИЕ: фреза предназначена для сращивания изделий из древесины на четырехсторонних и фрезерных станках с ручной и механической подачей заготовки. В настоящее время это самый распространенный вид торцевых соединений по ГОСТ 19414. Ширина профиля 107 или 122 мм.

КОМПЛЕКТАЦИЯ: комплект оснащен фрезой с механическим креплением режущих пластин, каждый зуб имеет индивидуальную поддержку и дефлектор, что намного улучшает качество работы и надежность фрезы.

обозначение	D мм	d мм	Материал режущих пластин	Z	n мин-1
Ш 7,4-10	125	40 (32)	Р6М5	4	6000



ОСНОВНЫЕ ПРЕИМУЩЕСТВА :

-  минимальные потери древесины при формировании соединений;-  технологичность и относительная простота формирования шипов ; -   способность соединения заклиниваться при кратковременном действии давления; прессования и сохранять это давление вне пресса; - прочность соединения.

ОБЛАСТИ ПРИМЕНЕНИЯ ЗУБЧАСТЫХ  СОЕДИНЕНИЙ С ДЛИНОЙ ШИПА 10 мм:

-         детали оконных переплетов; -    детали балконных дверей; -    детали дверных и оконных коробок; -         детали полов; -         наличники и плинтуса.

При склеивании деталей должны обеспечиваться следующие требования :

-    влажность заготовок не более 12 %; -         давление при длине шипа 10 мм – не менее 10 Мпа; -         выдержка при данном давлении – не менее 2 сек; -         температура – не менее 16 С , выдержка для термореактивного клея 12часов, для дисперсных клеев 3 часа . Окончательное отвеждение – до 3 суток.

МЕХАНИЗМ САМОЗАКЛИНИВАНИЯ ЗУБЧАТОГО СОЕДИНЕНИЯ.

Геометрия зуба : длина шипа – 10 мм , шаг шипа – 3.8 , затупление 0.6 мм.  Угол уклона поверхности шипа ( а ) определяется следующим образом :   tg a = ( T / 2 – B )/ L = ( 3.8 / 2 – 0.6 ) / 10 = 0.13     a = arctg ( 0.13 ) = 7.4  Угол трения дерева по дереву 14 – 27 .    В связи с тем , что угол трения в минимальном значении в 2 раза , а в максимальном значении  в 3,6 раза больше угла уклона поверхности шипа ( а ) – обеспечивается гарантированное самозаклинивание зубчатого соединения, так как для преодоления сил трения нужно приложить в 2-3,6 раза больше усилие.

Возможна поставка корпуса с переходными втулками под посадочный диаметр , что даст возможность работать на станках с валом имеющим диаметр 40 или 32 мм.

Особенности эксплуатации и настройки фрез для сращивания древесины ( Ш3.8-10, Ш6.2-12 , Ш6.4-7 , Ш7.4-10 ).

ИНСТРУМЕНТ НЕОБХОДИМЫЙ ДЛЯ НАСТРОЙКИ ШЛИФОВАННАЯ ПЛИТА, ШТАНГЕНРЕЙСМАС , УВЕЛИЧИТЕЛЬНАЯ ЛИНЗА.

НАСТРОЙКА НА ШЛИФОВАННОЙ ПЛИТЕ: Очистить шлифованную плиту ( 1 ) и боковые поверхности фрезы. Установить фрезу на шлифованную плиту и закрепить на штоке ( 2 ). Установить ножи 1 , 3 в паз , прижать к осевой и боковой базе.Зафиксировать ножи 1 и 3 клином. Установить штангенрейсмас на высоту А. Опустить штангенрейсмас на заданный шипа ( 3.8 , 7.4 , … ). Нож  2 и 4 установить на высоте немного выше точки В и слегка поджать нож клином. Используя подставку, легкими ударами установить нож на нужную высоту и зафиксировать клином .

ДОПУСКАЕТСЯ НАСТРОЙКА НА ФРЕЗЕРНОМ СТАНКЕ : При поверке точности установки  ножей штангенрейсмас не перемещается, а проворачивается фреза путем проворота шпинделя.

ПРИМЕЧАНИЕ: обязательное условие при настройке отсутствие механических повреждений и деформаций боковых поверхностей фрезы и ступиц!!!
