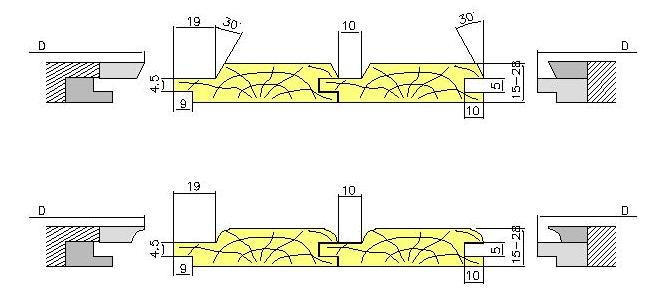

ПФ-03    ФРЕЗЫ "ЕВРОВАГОНКА"

     НАЗНАЧЕНИЕ: комплект предназначен для изготовления обшивочной доски на четырех сторонних станках с ручной и механической подачей заготовки. Обрабатываемая толщина обшивочной доски от 15 до 28 мм.

    КОМПЛЕКТАЦИЯ: комплект оснащен двумя фрезами с механическим креплением пластин из стали Р6М5 (HSS ).

обозначение	D мм	d мм	Материал режущих пластин	Z	n мин-1
ПФ-03-1	180	60 (40)	Р6М5 ( HSS )	4 + 4	6000
ПФ-03-2	160	40 (32)	Р6М5 ( HSS )	4 + 4	6000
ПФ-03-3	150	32 (40)	Р6М5 ( HSS )	4 + 4	6000



Особенности эксплуатации ПФ – 03  ЕВРОВАГОНКА.

 Учитывая то , что в данном комплекте ножи формирующие шип и паз имеют прямую В и боковую А кромки резания , в процессе перезатачивания размеры шипа и паза изменяются ( Н ) РИС.1.



         Для сохранения нужных размеров настройка инструмента после
          перезатачивания должна производиться следующим образом :

Инструмент установить на шлифованную поверхность. В клиновой паз вставить клин с ножом. Прижать нож к нижней базовой поверхности и к шлифованной плоскости, настраивая ножи (а) между ножом и шлифованной плоскостью установить калиброванный материал (любой материал нужной толщины ) для установки заданного размера паза и шипа (Рис.2).Зафиксировать ножи винтами.
