ОФ-08   КОМПЛЕКТ ФРЕЗ ДЛЯ
          ИЗГОТОВЛЕНИЯ ФИЛЕНЧАТЫХ ДВЕРЕЙ

НАЗНАЧЕНИЕ: комплект фрез “УНИВЕРСАЛЬНАЯ ФИЛЕНКА 210” с механическим креплением режущих пластин Р6М5 предназначен для полного цикла изготовления филенчатых дверей из древесины мягких и твердых пород на фрезерных станках. Комплект предназначен для работы на фрезерных станках с ручной и механической подачей заготовки, а также имеет возможность работы по копиру с минимальным радиусом 110мм.

КОМПЛЕКТАЦИЯ: две фасонных и одна пазовая фреза с механическим креплением режущих пластин Р6М5, плюс комплект дистанционных колец.

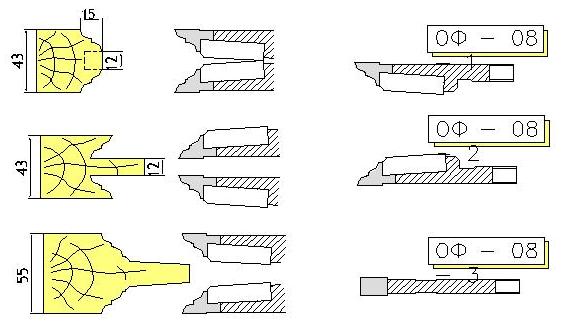

обозначение	D, мм	d, мм	материал режущих пластин	Z	n , мин -1
ОФ-08-1	210	32	Р6М5	4+4	6000
ОФ-08-2	210	32	Р6М5	4+4	6000
ОФ-08-3	210	32	Р6М5	4	6000



ОСОБЕННОСТИ СБОРКИ И ЭКСПЛУАТАЦИИ КОМПЛЕКТА
   ФРЕЗ ДЛЯ ПОЛНОГО ЦИКЛА ИЗГОТОВЛЕНИЯ ФИЛЕНЧАТЫХ ДВЕРЕЙ (ОФ–08 ) И
       КОМПЛЕКТА ДЛЯ ИЗГОТОВЛЕНИЯ ОКОН И ДВЕРЕЙ (ОФ–04).

         ПОДГОТОВКА КОРПУСА К УСТАНОВКЕ НОЖЕЙ :

1.Очистить посадочные места .
2.Установочные винты 8 ввинтить до упора.

      УСТАНОВКА НОЖЕЙ :

1.Нож ( периферийный 5 или профильный  4 ) посадить на упорный клин 1 2 2.Вставить в посадочное место.
3.Слегка поджать крепление винта 7, так чтобы нож мог перемещаться.
4.Прижать нож вниз и в сторону установочного винта, после чего крепление винта 7 зажимается  до упора.
5.После закрепления периферийных ножей 5, установочный винт 8 должен быть снят.

     ОСОБЕННОСТИ ЕКСПЛУАТАЦИИ КОМПЛЕКТА:

1.Толщина обработки дверного горбыля регулируется дистанционными втулками
( втулки в комплект не входят ).
2.В случае необходимости заточки одного из ножей снимаются все ножи и доводятся до одного размера. Для избежания “ биения “ заточка отдельного ножа не допускается.
3.При изготовлении двойного горбыля, вне зависимости от его толщины наружная кромка дверного горбыля должна совпадать с краем профильного ножа 4
 (рисунок 2).
Увеличение размера дверного горбыля осуществляется в направлении вектора А
( рисунок 2 ).В случае невыполнения данного условия сборка дверной обвязки будет невозможна
