ОФ-04   КОМПЛЕКТ ФРЕЗ
          ДЛЯИЗГОТОВЛЕНИЯ ОКОН И ДВЕРЕЙ

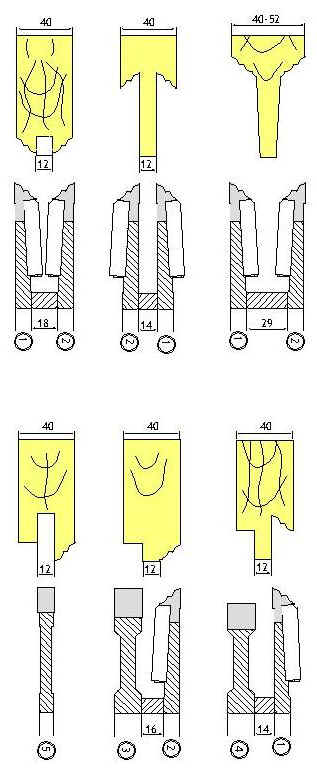

НАЗНАЧЕНИЕ:комплект предназначен для полного цикла изготовления дверей (филенчатых и комбинированных ), а также окон из древесины мягких и твердых пород на фрезерных станках. Комплект предназначен для работы на фрезерных станках с ручной и механической подачей заготовки, а также имеет возможность работы по копиру с минимальным радиусом 106мм.

КОМПЛЕКТАЦИЯ: пять фрез имеющих дефлекторы и механическое крепление режущих пластин Р6М5, плюс комплект дистанционных колец.

обозначение

D, мм

d , мм

материал режущих

пластин

Z

n , мин -1

ОФ-04-1

211

32

Р6М5

2+2

6000

ОФ-04-2

211

32

Р6М5

2+2

6000

ОФ-04-3

211

32

Р6М5

2

6000

ОФ-04-4

189

32

Р6М5

2

6000

ОФ-04-5

211

32

Р6М5

2

6000





ОСОБЕННОСТИ СБОРКИ И ЭКСПЛУАТАЦИИ КОМПЛЕКТА ФРЕЗ ДЛЯ ПОЛНОГО ЦИКЛА ИЗГОТОВЛЕНИЯ ФИЛЕНЧАТЫХ ДВЕРЕЙ (ОФ–08) И КОМПЛЕКТА ДЛЯ ИЗГОТОВЛЕНИЯ ОКОН И ДВЕРЕЙ (ОФ–04).

                     ПОДГОТОВКА КОРПУСА К УСТАНОВКЕ НОЖЕЙ :

1.Очистить посадочные места .
2.Установочные винты 8 ввинтить до упора.

                           УСТАНОВКА НОЖЕЙ :

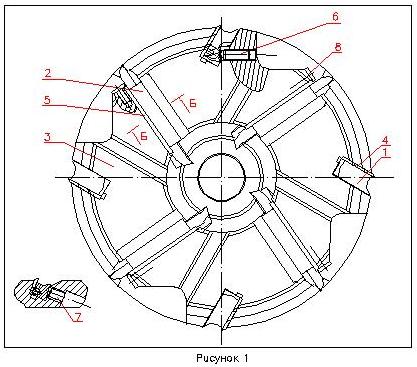

1.Нож ( периферийный 5 или профильный  4 ) посадить на упорный клин 1 2 2.Вставить в посадочное место.
3.Слегка поджать крепление винта 7, так чтобы нож мог перемещаться.
4.Прижать нож вниз и в сторону установочного винта, после чего крепление винта 7 зажимается  до упора.
5.После закрепления периферийных ножей 5, установочный винт 8 должен быть снят.

                         ОСОБЕННОСТИ ЕКСПЛУАТАЦИИ КОМПЛЕКТА:

1.Толщина обработки дверного горбыля регулируется дистанционными втулками ( втулки в комплект не входят ).
2.В случае необходимости заточки одного из ножей снимаются все ножи и доводятся до одного размера. Для избежания “ биения “ заточка отдельного ножа не допускается.

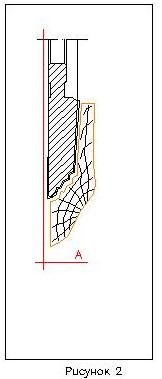

3.При изготовлении двойного горбыля, вне зависимости от его толщины наружная кромка дверного горбыля должна совпадать с краем профильного ножа 4 ( рисунок 2).
Увеличение размера дверного горбыля осуществляется в направлении вектора А
( рисунок 2 ).В случае невыполнения данного условия сборка дверной обвязки будет невозможна.
