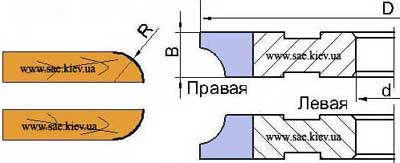

Фрезы для изготовления полуштапов ДФ-09.00 "Фиолент"Фрезы
затылованные из инструментальной стали Х6ВФ или с напайными пластинами Р6М5. |
| D,
mm | d, mm |
B, mm | R, mm |
Z | n |
| 125 |
32 | 7...25 |
3...20 | 4 |
9000 |
|
140 | 32 |
30 (35) | 25(30) |
4 | 9000 |
| 170 |
32 | 45 |
40 | 4 |
6200 |
|
160 | 40 |
7...25 | 3...20 |
6 | 6200 |
| 180 |
60 | 7...25 |
3...20 | 6 |
6200 |
По желанию заказчика параметры фрез
могут быть изменены.

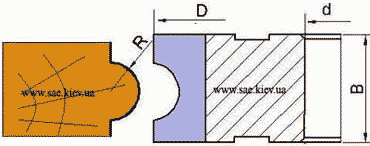

Фрезы затылованные из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5.
Назначение: фрезы предназначены для
обработки штапов в деталях из древесины твердых и мягких пород на универсальных
фрезерных станках.
Комплектация: Фреза из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5.
| D,
mm | d, mm |
B, mm | R, mm |
Z | n |
| 125 |
32 | 12...50 |
3...20 | 4 |
9000 |
|
140 | 32 |
60(70) | 25(30) |
4 | 9000 |
| 170 |
32 | 90 |
40 | 4 |
6200 |
|
160 | 40 |
12...50 | 3...20 |
6 | 6200 |
| 180 |
60 | 12...50 |
3...20 | 6 |
6200 |
По желанию заказчика параметры фрез
могут быть изменены.

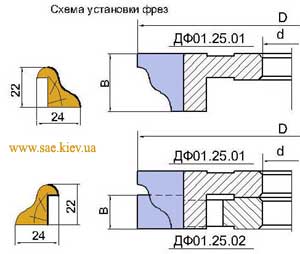

Фрезы затылованные из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5.
Назначение: фрезы предназначены для
изготовления лицевых и тыльных поверхностей дверного штапика из древесины твердых
и мягких пород на универсальных фрезерных станках.
Комплектация: комплект
состоит из двух затылованных фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
| ДФ-01.25.01 |
130 | 32 |
30 | 4 |
9000 |
|
ДФ-01.25.02 |
130 | 32 |
18; 20 | 4 |
9000 |
По желанию заказчика параметры фрез могут быть изменены.

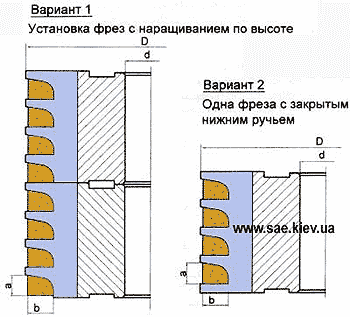

Фрезы затылованные из инструментальной стали Х6ВФ
или с напайными пластинами Р6М5 изготавливаются четырех-, пяти-, шестирядные.
Назначение: фрезы предназначены для изготовления оконного штапика из древесины
твердых и мягких пород на универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из одной, двух и более затылованных фрез.
| Обозначение |
D, mm | d, mm |
axb, mm | Z |
n |
| ДФ-01.06.01 |
125 | 32 |
8х10; 10х12 |
4 | 9000 |
| ДФ-01.06.02 |
160 | 32 |
8х10 (10х12)(16х20) |
6 | 6200 |
| ДФ-01.06.03 |
180 | 32 |
8х10 (10х12)(16х20) |
6 | 6200 |
По желанию заказчика параметры фрез могут быть изменены.
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
фрезы предназначены для изготовления оконного штапика из древесины твердых и мягких
пород на универсальных фрезерных и четырехсторонних станках.
Комплектация: комплект состоит из одной и более фрез (по желанию заказчика)
соединенных между собой штифтами.
| Обозначение |
D, mm | d, mm |
axb, mm | Z |
n |
| ДФ-01.31 |
130 | 32 |
8х10 (10х12) |
4 | 9000 |
| ДФ-01.32 |
160 | 32 |
8х10 (10х12)(16х20) |
6 | 6200 |
| ДФ-01.33 |
180 | 32 |
8х10 (10х12)(16х20) |
6 | 6200 |

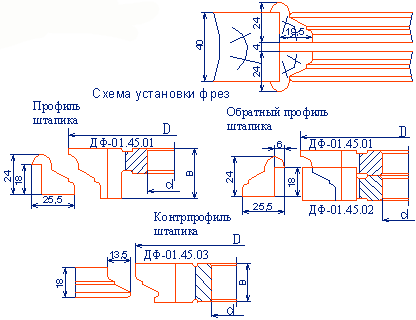

Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
фрезы предназначены для изготовления лицевых и тыльных поверхностей а также контрпрофиля
дверного штапика из древесины твердых и мягких пород на универсальных фрезерных
станках.
Комплектация: комплект состоит из трех затылованных фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
| ДФ-01.45.01 |
130 | 32 |
30 | 4 |
9000 |
|
ДФ-01.45.02 |
130 | 32 |
20 | 4 |
9000 |
|
ДФ-01.45.03 |
130 | 32 |
24 | 4 |
9000 |
По желанию заказчика параметры фрез могут быть изменены.
Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
фрезы предназначены для изготовления лицевых и тыльных поверхностей дверного штапика
из древесины твердых и мягких пород на универсальных фрезерных станках.
Комплектация:
комплект состоит из двух затылованных фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
| ДФ-01.60.01 |
128 | 32 |
29 | 4 |
9000 |
|
ДФ-01.60.02 |
127 | 32 |
19,5 | 4 |
9000 |
По желанию заказчика параметры фрез могут быть изменены.

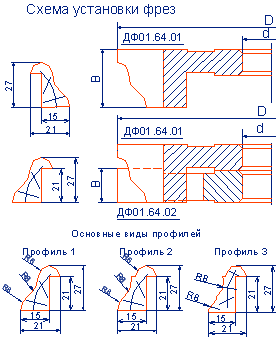

Фрезы затылованные из
инструментальной стали Х6ВФ или с напайными пластинами Р6М5.
Назначение:
фрезы предназначены для изготовления лицевых и тыльных поверхностей дверного штапика
из древесины твердых и мягких пород на универсальных фрезерных станках.
Комплектация:
комплект состоит из двух затылованных фрез.
| Обозначение |
D, mm | d, mm |
B, mm | Z |
n |
| ДФ-01.64.01 |
127 | 32 |
34 | 4 |
9000 |
|
ДФ-01.64.02 |
126 | 32 |
24 | 4 |
9000 |
